ТСЗ-250 кВА

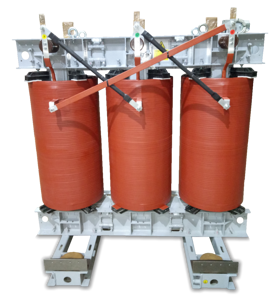

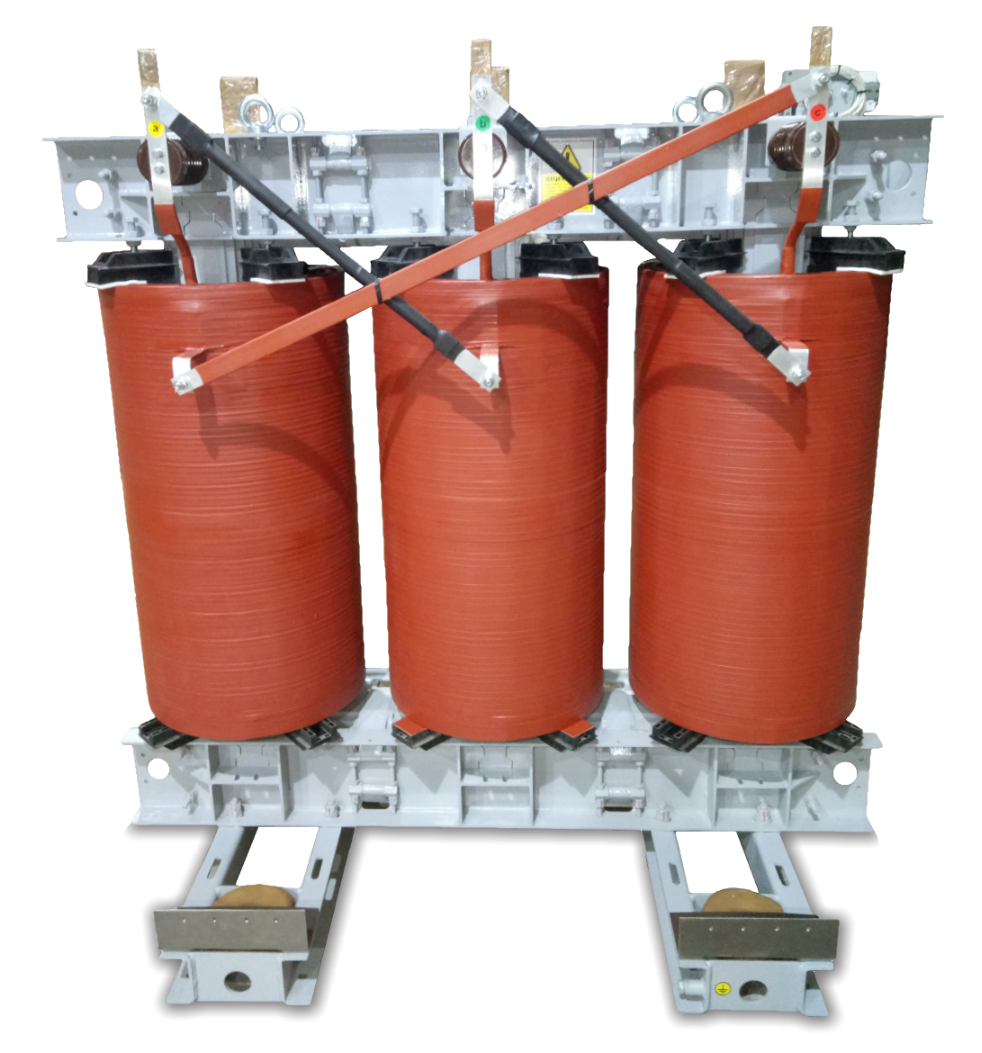

Трансформатор сухой ТСЗ-250 кВА класса напряжений -6(10) кВ, силовой трехфазный с естественным воздушным охлаждением (принудительной циркуляцией воздуха) открытого или защищенного исполнения, предназначен для работы в установках общего назначения. Применяется для преобразования среднего напряжения класса 6(10) кВ в низкое напряжение класса 0,69 кВ общепромышленной частоты 50 гц.

Сухие трансформаторы ТСЗ-250/6(10) кВА изготавливаются 3-фазными, с 2-мя или 3-мя обмотками по ГОСТ 52719.

Тип - закрытый, в защитном кожухе (СЗ); без кожуха (С);

Материал обмоток - Алюминий (Медь);

Класс нагревостойкости - Н; класс пожаробезопасности - F1; экологический класс - Е2; класс воздействия факторов окружающей среды - С2;

Климатическое исполнение «У(ХЛ)», категория «1», «3» и «4.2» по ГОСТ 15150;

ГАБАРИТНЫЙ ЧЕРТЕЖ

Схемы соединения - Д/Ун, У/Ун-0, У/Д, Д/Д, Д/УнД и др.;

Напряжение - 3; 6; 6,3; 10; 10,5 кВ;

Потери холостого хода - 1100 Вт;

Потери короткого замыкания - 3300 Вт;

Напряжение короткого замыкания - 4,0%;

Масса - 1250 кг;

Интервал температур эксплуатации -45 С до +40 С;

Относительная влажность воздуха до 80% при +20 С;

Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов или паров, разрушающих металлы и изоляцию.
